Оборудование для газокислородной резки и OAW
Оборудование для газокислородной резки и сварки (OAW – Oxygen Acetylene Welding) практически идентично и отличается только горелками.
Некоторые производители выпускают универсальные комплекты горелок, позволяющие быстро менять и назначение, и конфигурацию газовых горелок под разные задачи:

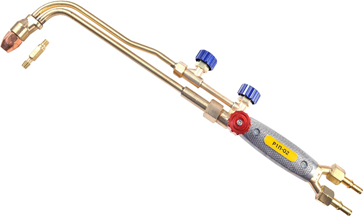

Газокислородный резак
Изображение взято из открытых источников

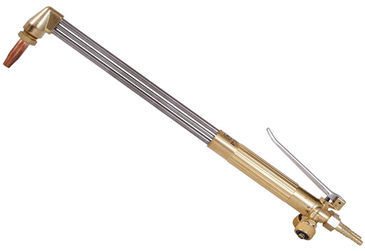

Есть рычажные варианты – здесь вентиль режущего кислорода заменен клапаном с рычажным приводом.

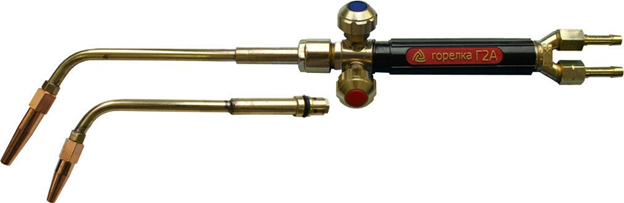

Горелка газокислородная (OAW)
Изображение взято из открытых источников
Есть варианты исполнения резаков с инжектором – первая картинка и вариант равного давления с внутрисопловым смешением – вторая картинка.
Вариант с внутрисопловым смешением для резаков считается более безопасным и стойким к обратным ударам.
Горелки для сварки имеют при всех отличиях только два вентиля – для горючего газа и кислорода.
Наружные сопла, внутренние мундштуки отличаются как по конкретным моделям , так и по виду применяемого газа-ацетилен или газ-заменитель (пропан-бутановая смесь, МАФ).
Отверстия жиклёров для ацетилена имеют меньший размер.
Вообще, вся оснастка для ацелена маркируются буквой А. Например, сопло наружное № 2 А.
Номер мундштука № 3 П говорит о том, что для данного девайса необходима использовать газ-заменитель (в данном случае, пропан-бутановую смесь, зимнюю или летнюю).
Производство ацетилена из генераторов, с карбидом кальция и водой перешло нынче в разряд экзотических способов, хотя на складах МЧС данные агрегаты присутствуют в работоспособном состоянии, ибо не зависят от электричества от слова совсем.

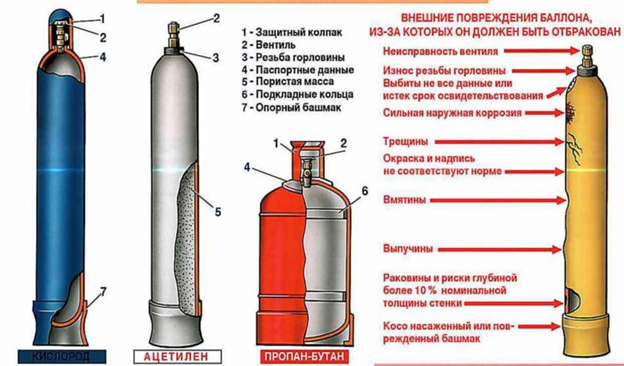

В промышленных же условиях поставка ацетилена и газов-заменителей, производится в баллонах.
Изображение из открытых источников
Транспортировка кислорода и горючего газа от баллона к горелке происходит через понижающие редукторы и резинотканевые рукава (шланги).
Использовать не специализированные шланги (не соответствующие стандарту) строжайше запрещено правилами ТБ.
Редуктор ацетиленовый
Изображение из открытых источников
Редуктор для пропан-бутановой смеси
Изображение из открытых источников

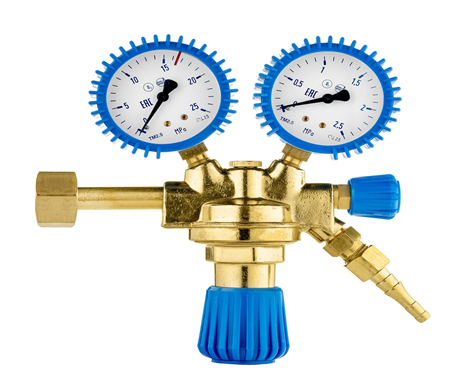

Кислородный редуктор
Изображение из открытых источников
Рукава резинотканевые для резки и сварки
Изображение из открытых источников
Для предупреждения обратного удара применяют специльные защитные устройства
Изображение из открытых источников
В зависимости от конструкции, данные устройства монтируются на редуктор, в разрыв резинотканевого рукава или непосредственно на горелку.
Есть исполнение как для кислорода, так и для горючего газа.
По уму надо ставить оба, на редуктор, в разрыв шлангов, и на горелку. Так, вероятность несчастного случая будет сведена к минимуму, хотя от разрушения горелки может и не спасти.
Но это – меньшее из зол.
Фиксироваться на штуцерах резинотканевые рукава должны при помощи металлических винтовых хомутов.
Использовать для этой цели пластиковые стяжки, вязальную проволоку запрещается правилами ТБ.
